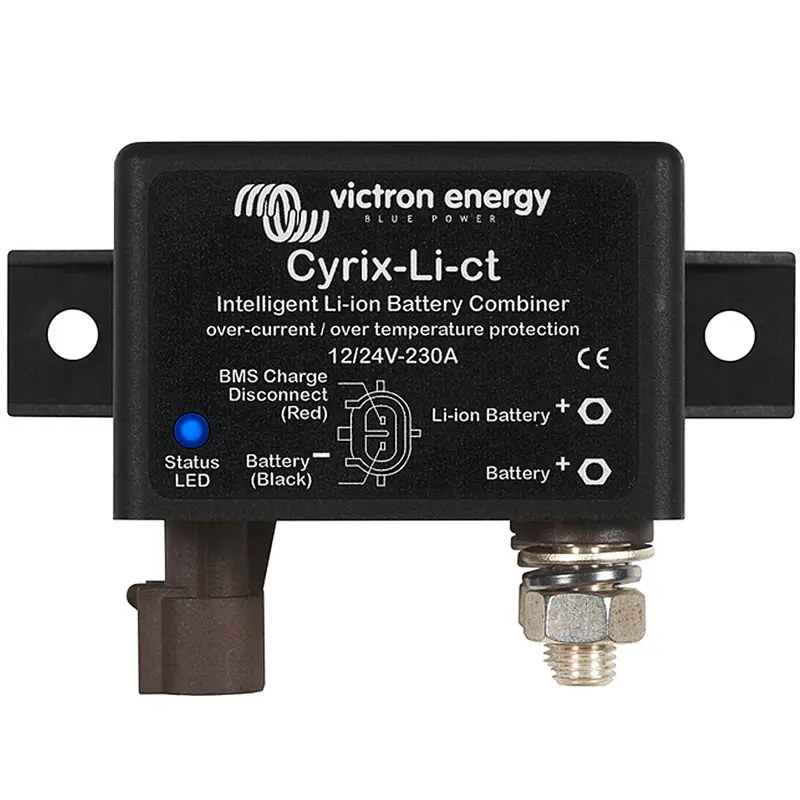

Intelligenter Batteriekoppler Cyrix-Li-ct
Die Funktionsweise des Cyrix-Li-ct entspricht der des Cyrix-ct.
Der Cyrix-Li-ct schließt eine Blei-Säure-Starter-Batterie und eine LiFePO4-Batterie an:
– wenn der Ausgang „Charge Disconnect“ des VE. Bus BMS hoch ist und
– wenn er 13,4 V (bzw. 26,8 V) oder mehr an seinem Stromanschlüssen misst.
Der Cyrix schaltet sofort ab: – wenn sein Steuerungsausgang den Zustand „free floating“ (offener Stromkreis) erreicht, eine Zellüberspannung oder eine Zellübertemperatur anzeigt und/oder – wenn die Batteriespannung auf unter 13,2 V abfällt
Start Assist Funktion:
in kurzer positiver Impuls schließt das Relais 30 Sekunden lang (siehe Abbildung auf Seite 2)
Eine eingebaute TVS-Diode begrenzt die Spannungsspitze, die auftreten kann, wenn der Cyrix plötzlich aufgrund einer Zellüberspannung oder Übertemperatur abschaltet.
